Архангельская область, г. Коряжма
Филиал ОАО "Группа "ИЛИМ"

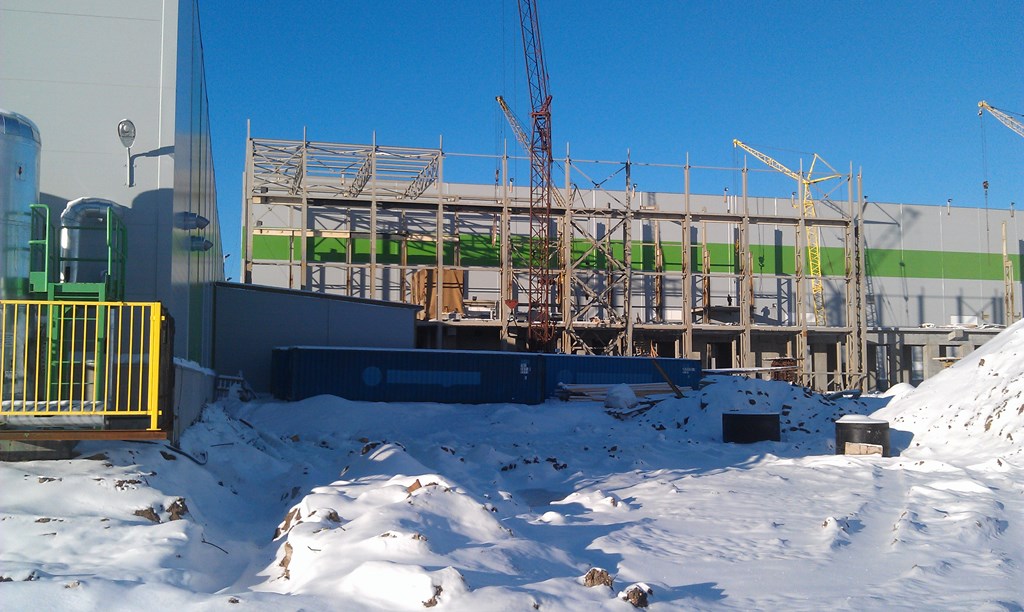

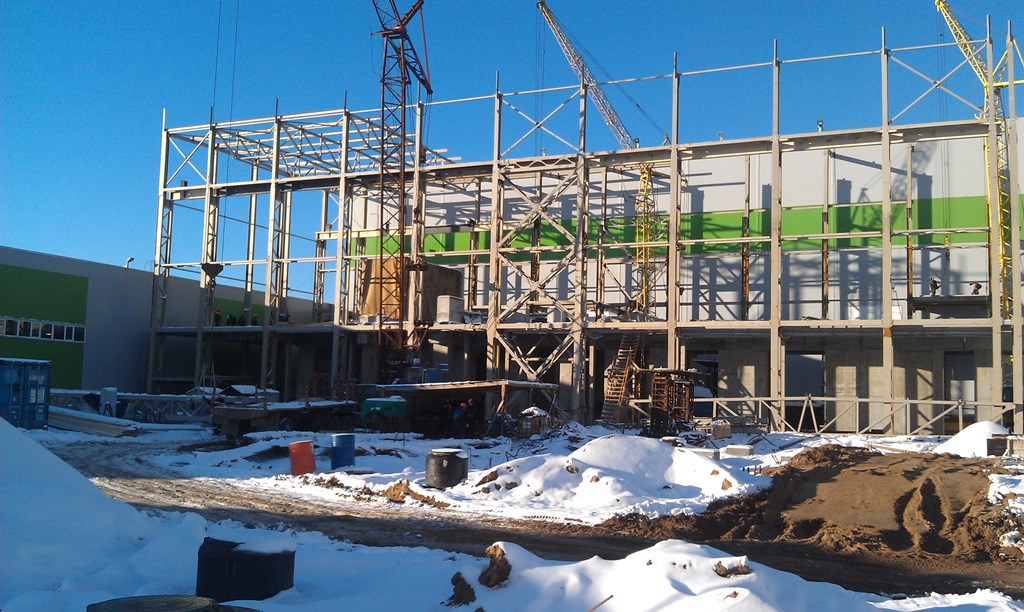

Цех автономной меловальной установки.
Здание цеха автономной меловальной установки имеет следующие параметры:
Количество пролетов — (5 м + 21,1 м);
Общая длина — 130 м;
Высота до низа стропильных ферм — 19,7 м;

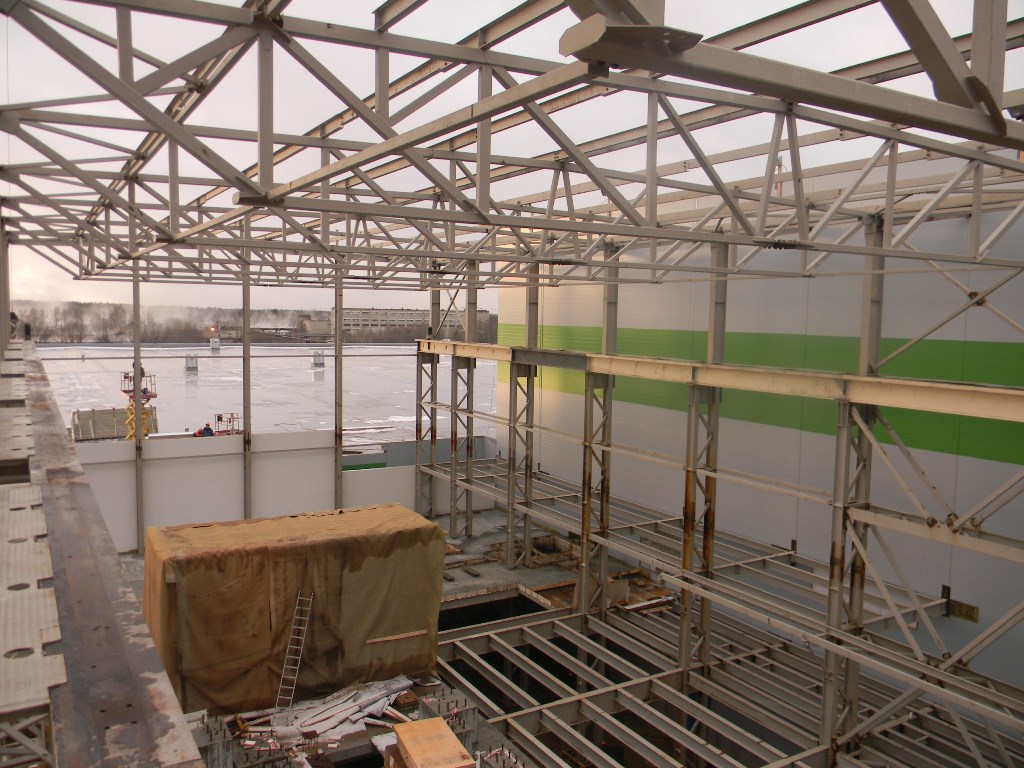

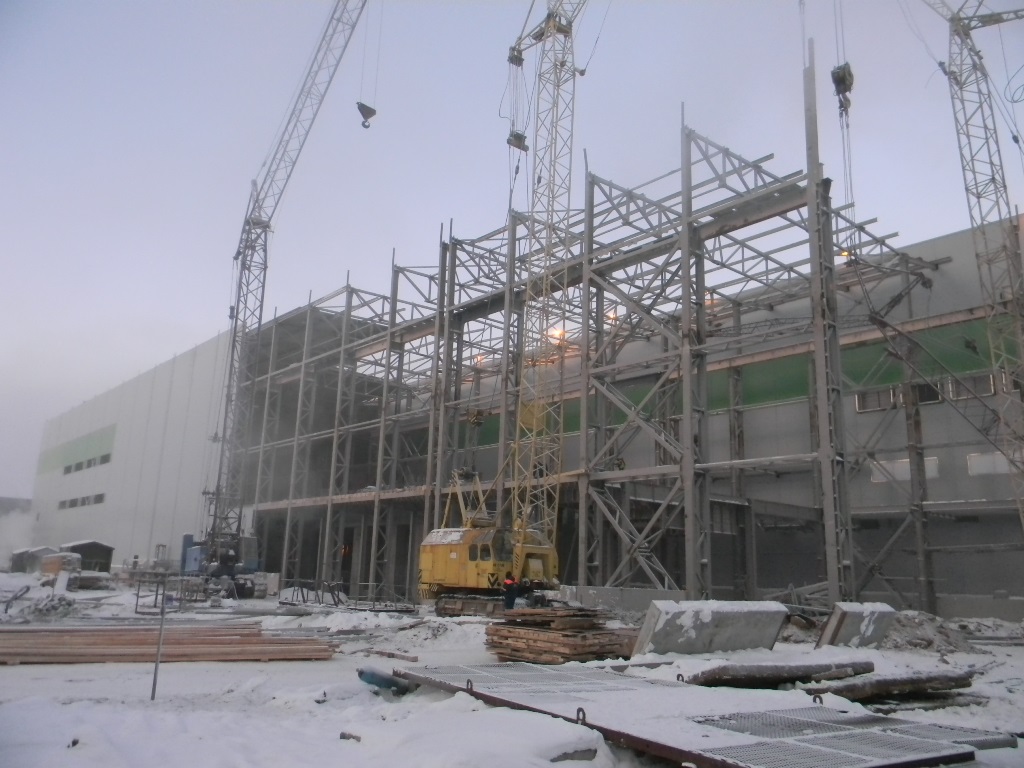

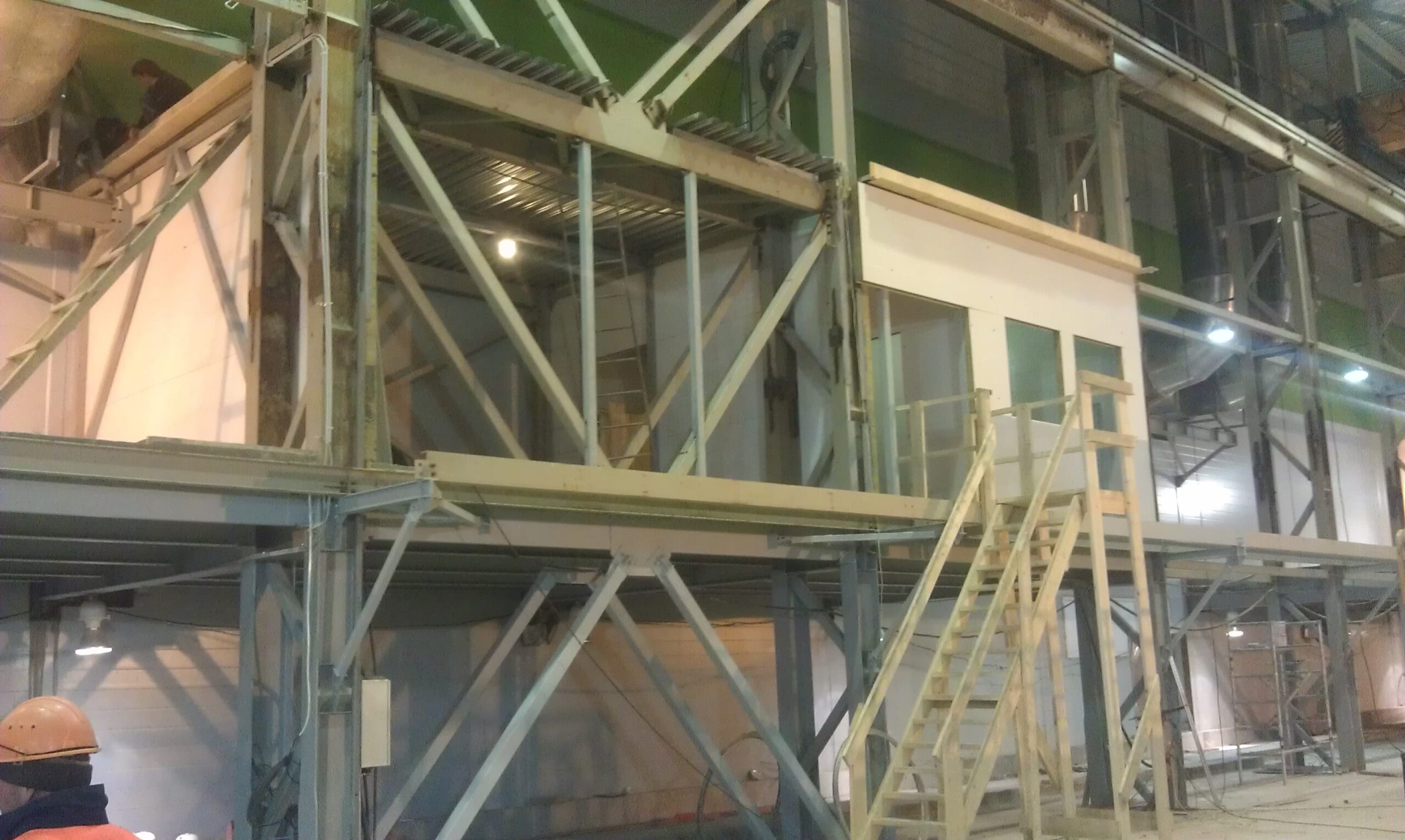

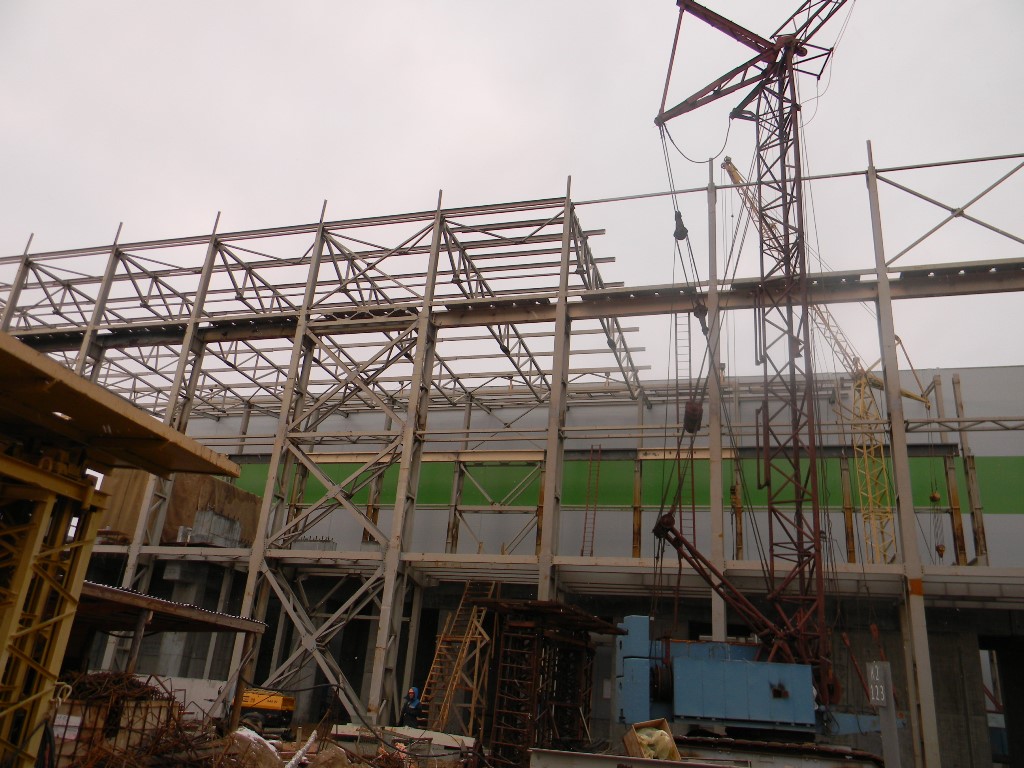

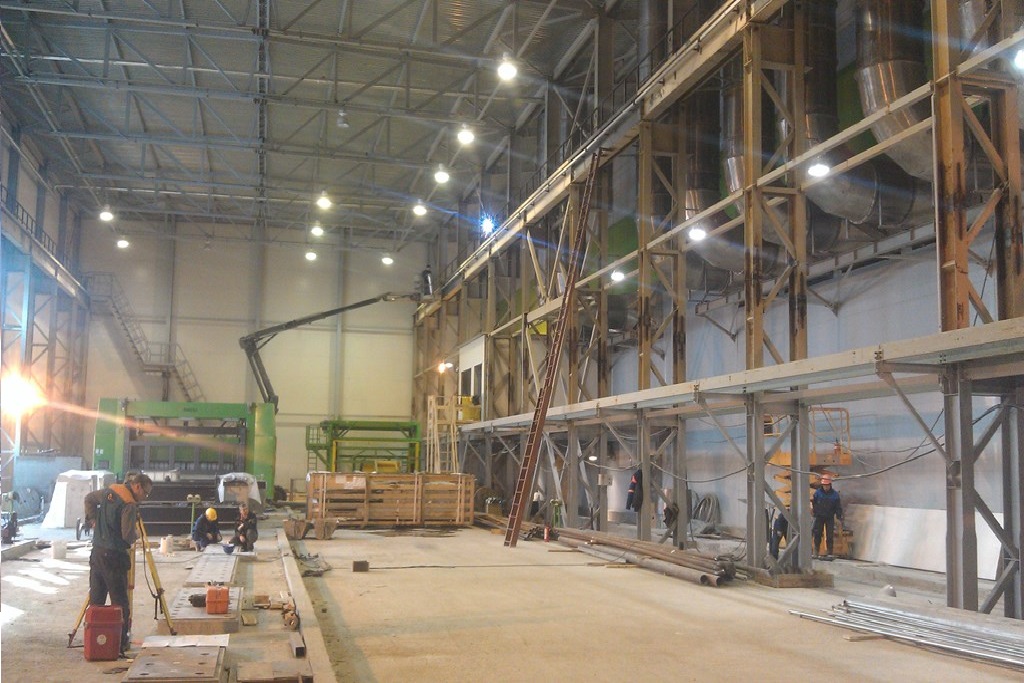

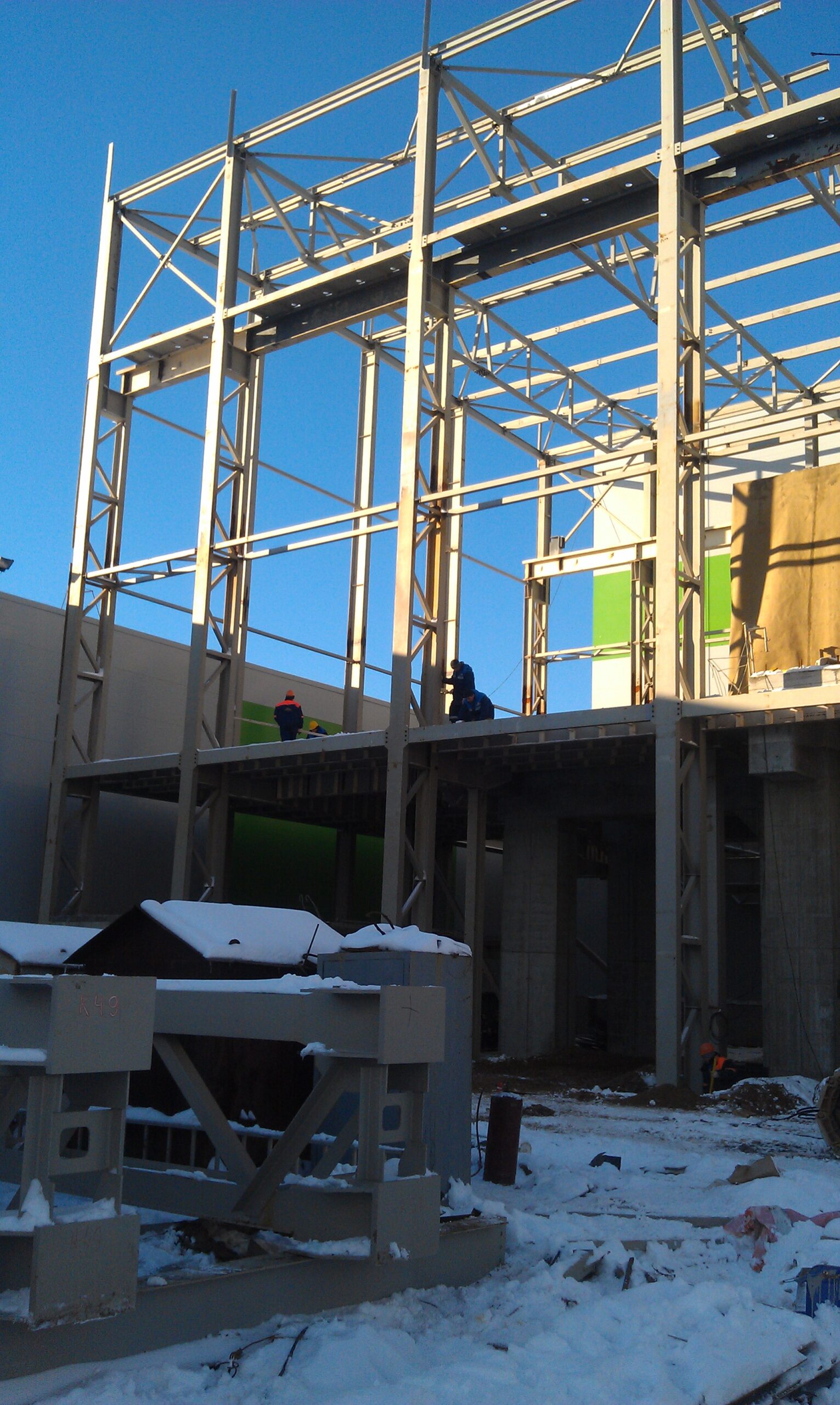

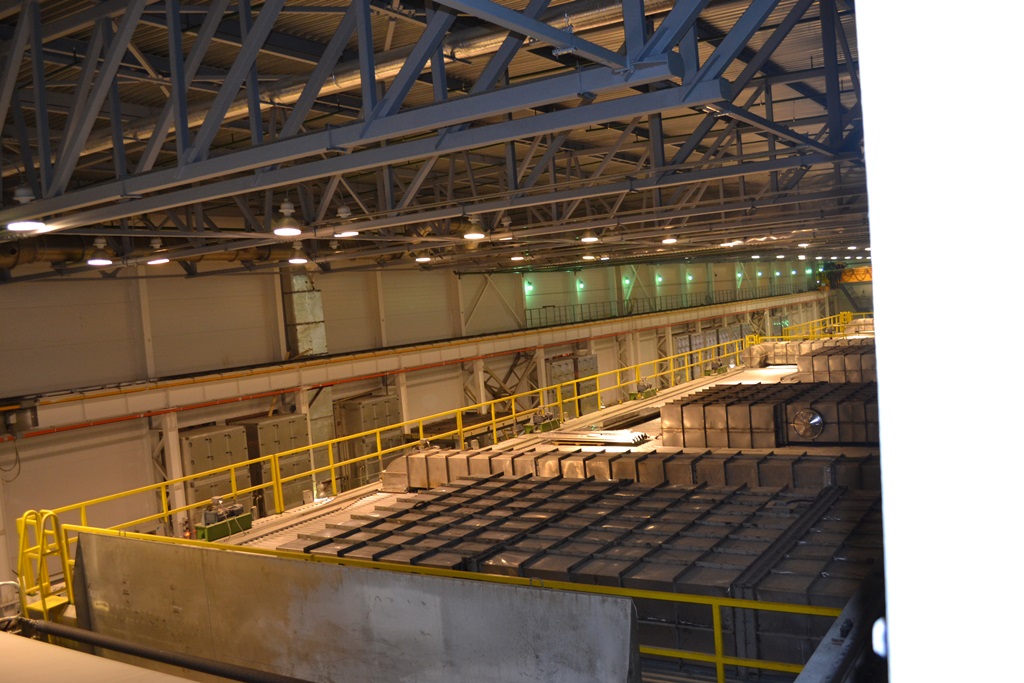

Здание цеха автономной меловальной установки имеет прямоугольную в плане форму с размерами 26,1х130 м и представляет собой 2-х пролетное сооружение, где в пролете 21,1 м располагается основное оборудование и мостовые краны для его обслуживания. Пролет 5,0 м представляет собой этажерку с площадками расположенными на разных отметках. По длине здание разделено температурными швами на 4 отсека, каждый со своей системой вертикальных и горизонтальных связей, обеспечивающих общую устойчивость каждой части в отдельности и сооружения в целом.

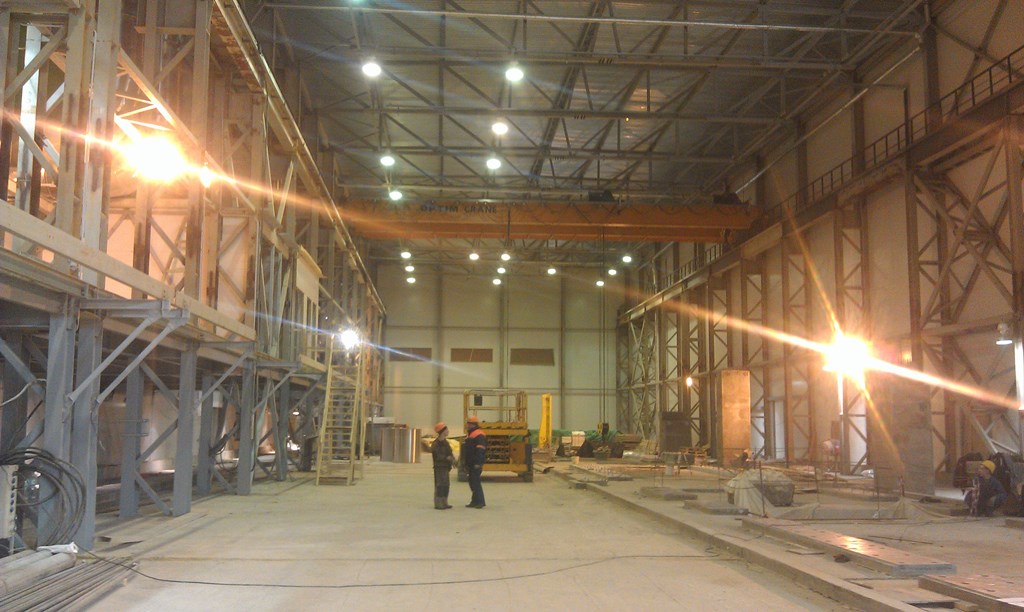

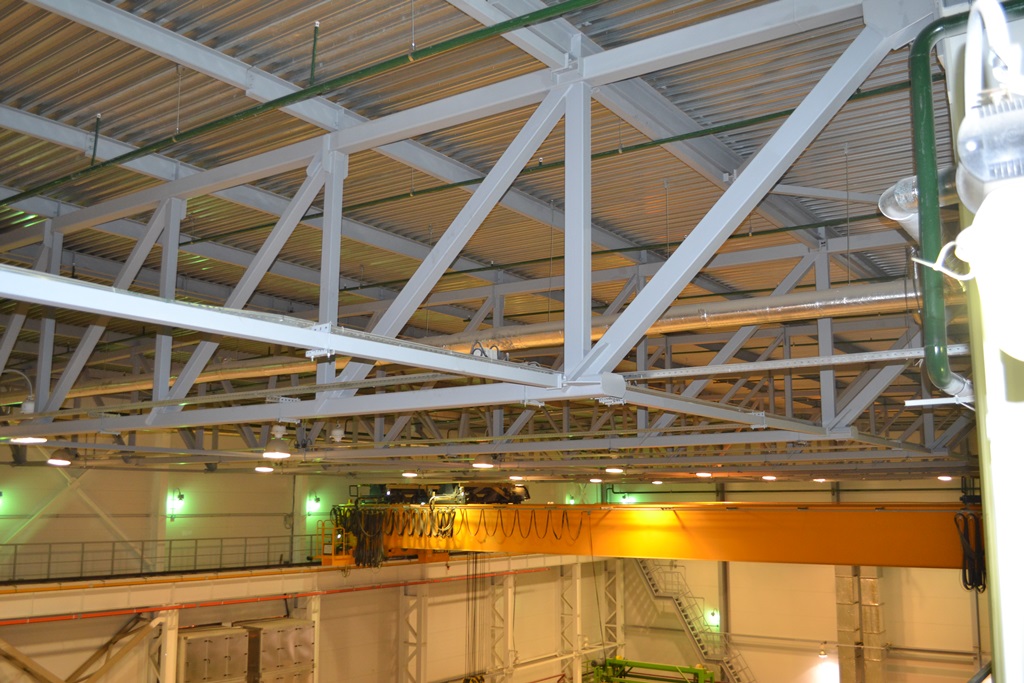

Здание оборудовано двумя мостовыми кранами грузоподъемностью 35 т и 10 т.
Масса основных металлоконструкций — 724,85 тонн;
Разработка проектов КМ и КМД, 2012 год.
