Архангельская область, г. Коряжма
Филиал ОАО «Группа «ИЛИМ» в г. Коряжма.
Картоноделательная машина (КДМ) целлюлозно-картонный комбината (ЦКК) в Усть-Илимске.
Мощность новой картоноделательной машины ЦКК составляет 600 тыс. тонн готовой продукции в год. Максимальная производительность в сутки — 2150 тонн. Оборудование разработано немецким машиностроительным концерном Voit специально по заказу Группы «Илим».

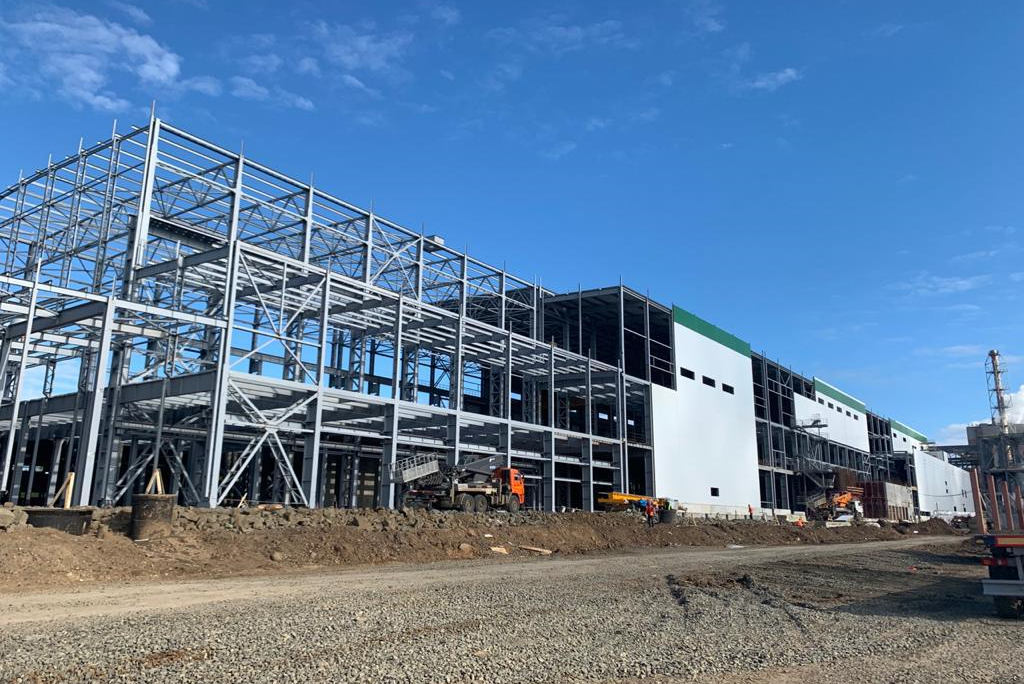

Здание КДМ прямоугольное в плане сооружение, состоящее из шести самостоятельных блоков, разделенных между собой температурно-деформационными швами с размерами:
ширина (в осях) — 56,4 м;
длина (в осях) — 330,0 м;
высота до низа стропильных ферм покрытия — 25,2 м.
Каркас цеха представляет собой систему многопролетных рам, стойки которых жестко соединены с фундаментами. В основном пролете здания, где располагается картоноделательная машина, предусмотрена установка трех мостовых кранов — двух грузоподъемностью 150 тонн и одного — 20 тонн. Вдоль основного пролета здания КДМ располагается двухпролентая многоэтажная часть с производственными и административными помещениями.
Масса основных металлоконструкций — 4912,6 тонн.
